Pokosové ozubené kolesá: typy, aplikácie, materiály a konštrukčné výhody

Pokosové ozubené kolesású špecializovaná forma kužeľových ozubených kolies určených na prenos výkonu a pohybu medzi pretínajúcimi sa hriadeľmi, najčastejšie pod uhlom 90 stupňov, pričom sa zachováva prevodový pomer 1:1. Na rozdiel od iných kužeľových ozubených kolies, ktoré menia rýchlosť alebo krútiaci moment, pokosové ozubené kolesá primárne menia smer otáčania bez zmeny rýchlosti otáčania, vďaka čomu sú ideálnym riešením pre kompaktné a presné pravouhlé pohonné systémy.

Vďaka svojej jednoduchosti, spoľahlivosti a efektívnemu prenosu energie sa pokosové ozubené kolesá široko používajú v automobilových systémoch, priemyselných strojoch, robotike a ručne ovládanom náradí.

Čo sú to pokosové ozubené kolesá?

Pokosové ozubené koleso sa skladá z dvochkužeľové ozubené kolesás rovnakým počtom zubov, čo vedie k rovnakej vstupnej a výstupnej rýchlosti. Hriadele sa zvyčajne pretínajú pod uhlom 90 stupňov, hoci zákazkové konštrukcie dokážu prispôsobiť aj iným uhlom. Vďaka svojej vyváženej geometrii poskytujú pokosové ozubené kolesá predvídateľný výkon a konzistentné ovládanie pohybu.

Pokosové ozubené kolesá sa často volia, keď priestorové obmedzenia vyžadujú kompaktné pravouhlé riešenie bez zníženia rýchlosti.

Typy pokosových ozubených kolies

Pokosové ozubené kolesá možno klasifikovať na základe geometrie zubov, ktorá priamo ovplyvňuje hladinu hluku, nosnosť a plynulosť chodu.

Rovné pokosové ozubené kolesá

Rovné pokosové ozubené kolesá majú rovné zuby, ktoré siahajú smerom k vrcholu ozubeného kužeľa. Sú jednoduché na konštrukciu a ich výroba je nákladovo efektívna.

Kľúčové charakteristiky:

• Vhodné pre aplikácie s nízkou rýchlosťou a nízkym zaťažením

• Vyšší hluk a vibrácie v porovnaní so špirálovými konštrukciami

• Bežne používané v ručnom náradí a základných mechanických systémoch

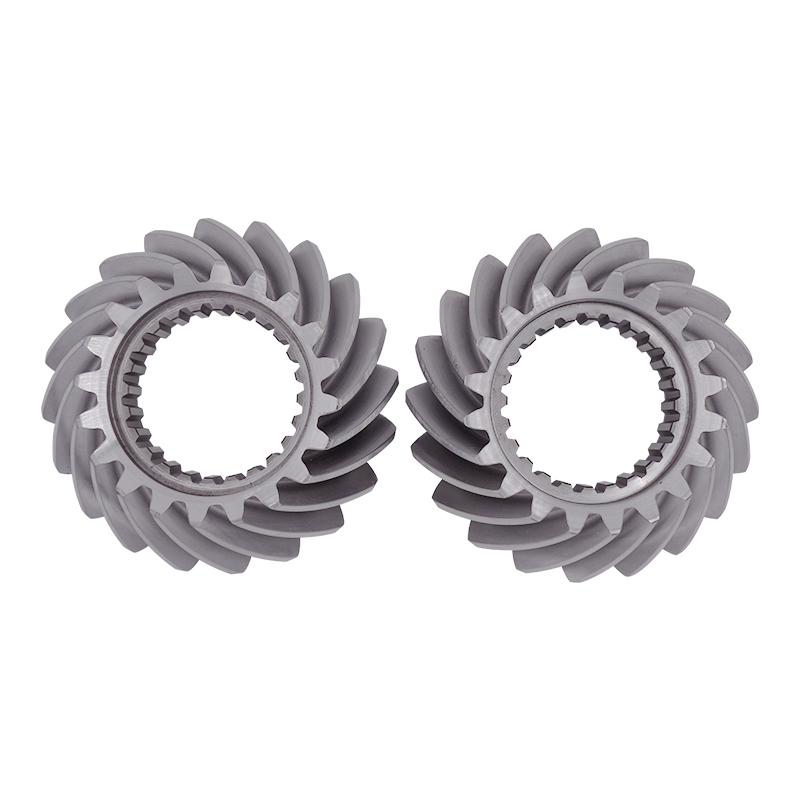

Špirálové pokosové ozubené kolesá

Špirálové pokosové ozubené kolesá používajú zakrivené, šikmé zuby, ktoré sa postupne zapájajú, čo umožňuje plynulejší a tichší chod.

Výhody:

• Vyššia nosnosť

• Znížené vibrácie a hluk

• Vhodné pre vysokorýchlostné a náročné aplikácie

Špirálové pokosové ozubené kolesá však vytvárajú axiálne axiálne zaťaženie, ktoré je potrebné zohľadniť pri návrhu ložísk a prevodovky.

Pokosové ozubené kolesá Zerol

Pokosové ozubené kolesá Zerol kombinujú zakrivené zuby s uhlom špirály nula stupňov, čo ponúka vylepšenú plynulosť chodu bez výrazného axiálneho tlaku.

Medzi výhody patrí:

• Nižší hluk ako priame pokosové prevody

• Minimálne axiálne zaťaženie

• Jednoduchá výmena za priame kužeľové ozubené kolesá bez zásadnej prestavby

Uhlové pokosové ozubené kolesá

Zatiaľ čo štandardné pokosové ozubené kolesá pracujú pod uhlom 90 stupňov, uhlové pokosové ozubené kolesá je možné vyrobiť na mieru pre iné uhly pretínania, ako napríklad 45°, 60° alebo 120°, v závislosti od požiadaviek aplikácie.

Tieto ozubené kolesá sa bežne používajú v špecializovaných strojoch a zákazkových mechanických zostavách.

Bežné aplikácie pokosových ozubených kolies

Pokosové ozubené kolesá sa široko používajú všade tam, kde je potrebný pravouhlý prenos výkonu s konštantným prevodovým pomerom.

Automobilové systémy

Pokosové ozubené kolesá sa používajú v diferenciálnych mechanizmoch a pomocných pohonných systémoch, čo umožňuje plynulý prenos krútiaceho momentu medzi pretínajúcimi sa hriadeľmi.

Ručné náradie

V nástrojoch, ako sú ručné vŕtačky, pokosové prevody efektívne a spoľahlivo premieňajú vertikálnu rotáciu rukoväte na horizontálnu rotáciu skľučovadla.

Priemyselné stroje

Aplikácie zahŕňajú:

• Dopravníkové systémy

• Miešačky a miešadlá

• Obrábacie stroje

• Ventilátory chladiacej veže

Robotika a automatizácia

V robotických kĺboch ​​a presných zariadeniach poskytujú pokosové ozubené kolesá presné riadenie pohybu, kompaktný dizajn a opakovateľný výkon.

Materiály používané na pokosové ozubené kolesá

Výber správneho materiálu je kľúčový pre trvanlivosť, výkon a nákladovú efektívnosť.

Oceľ

Uhlíkové a legované ocele ponúkajú vysokú pevnosť a odolnosť proti opotrebovaniu. Indukčne kalená oceľ S45C je obľúbenou voľbou pre priemyselné pokosové ozubené kolesá vyžadujúce dlhú životnosť.

Nerezová oceľ

Pokosové ozubené kolesá z nehrdzavejúcej ocele poskytujú vynikajúcu odolnosť proti korózii, vďaka čomu sú vhodné pre námorné, potravinárske a náročné prostredie.

Plastové pokosové ozubené kolesá

Materiály ako acetal (POM), nylon a polyoxymetylén sú ľahké, odolné voči korózii a fungujú ticho. Sú ideálne pre aplikácie s nízkym zaťažením, kancelárske vybavenie a spotrebný tovar.

Iné materiály

• Liatinana tlmenie vibrácií

• Zinkový odliatokpre cenovo citlivé aplikácie

• Mosadzpre nízke trenie a odolnosť voči korózii

Výhody pokosových prevodov na mieru

Vlastné pokosové ozubené kolesá umožňujú inžinierom optimalizovať:

• Profil a presnosť zuba

• Materiál a tepelné spracovanie

• Montážna konfigurácia a uhol hriadeľa

• Hluk, zaťaženie a životnosť

Spoluprácou so skúseným výrobcom pokosových ozubených kolies na mieru si firmy môžu zabezpečiť spoľahlivý výkon aj v náročných aplikáciách.

Pokosové ozubené kolesá sú osvedčeným a efektívnym riešením pre pravouhlý prenos výkonu s konštantným pomerom rýchlosti. Sú dostupné v priamom, špirálovom, nulovom a uhlovom prevedení a možno ich prispôsobiť tak, aby spĺňali širokú škálu mechanických a priemyselných požiadaviek. Pri správnom výbere materiálu a presnej výrobe poskytujú pokosové ozubené kolesá dlhotrvajúci a spoľahlivý výkon v rôznych odvetviach.
